激光二極管 因其多功能性和精度而廣泛用於各種應用中，從電信和醫療保健到工業製造。但是，正確安裝激光二極管對於確保最佳性能和壽命至關重要。安裝過程涉及直接影響二極管功能的幾個因素，包括熱管理，對齊和電氣連接。本指南將在安裝激光二極管時涵蓋必需的DO和NOTS，幫助您避免常見的陷阱並取得最佳效果。
激光二極管是半導體設備，當電流通過它們時會發出光。它們在許多應用中發現，例如光纖通信，條形碼掃描儀和激光手術等醫療設備。這些設備的性能在很大程度上取決於它們的安裝和對齊方式。安裝良好的激光二極管可確保有效的光發射並最大程度地減少能量損失，而安裝不當會導致對齊問題，過熱和壽命降低。
激光二極管的不正確安裝會導致幾種有害影響。例如：
熱管理問題：安裝不良的二極管可能不會有效地散發熱量，從而導致熱失控，這會永久損壞二極管。
對準問題：激光及其纖維耦合之間的不對準可能導致光效率低下。
電損傷：弱或不當連接的電觸點會導致短路或不一致的功率傳遞，從而損害二極管的性能。

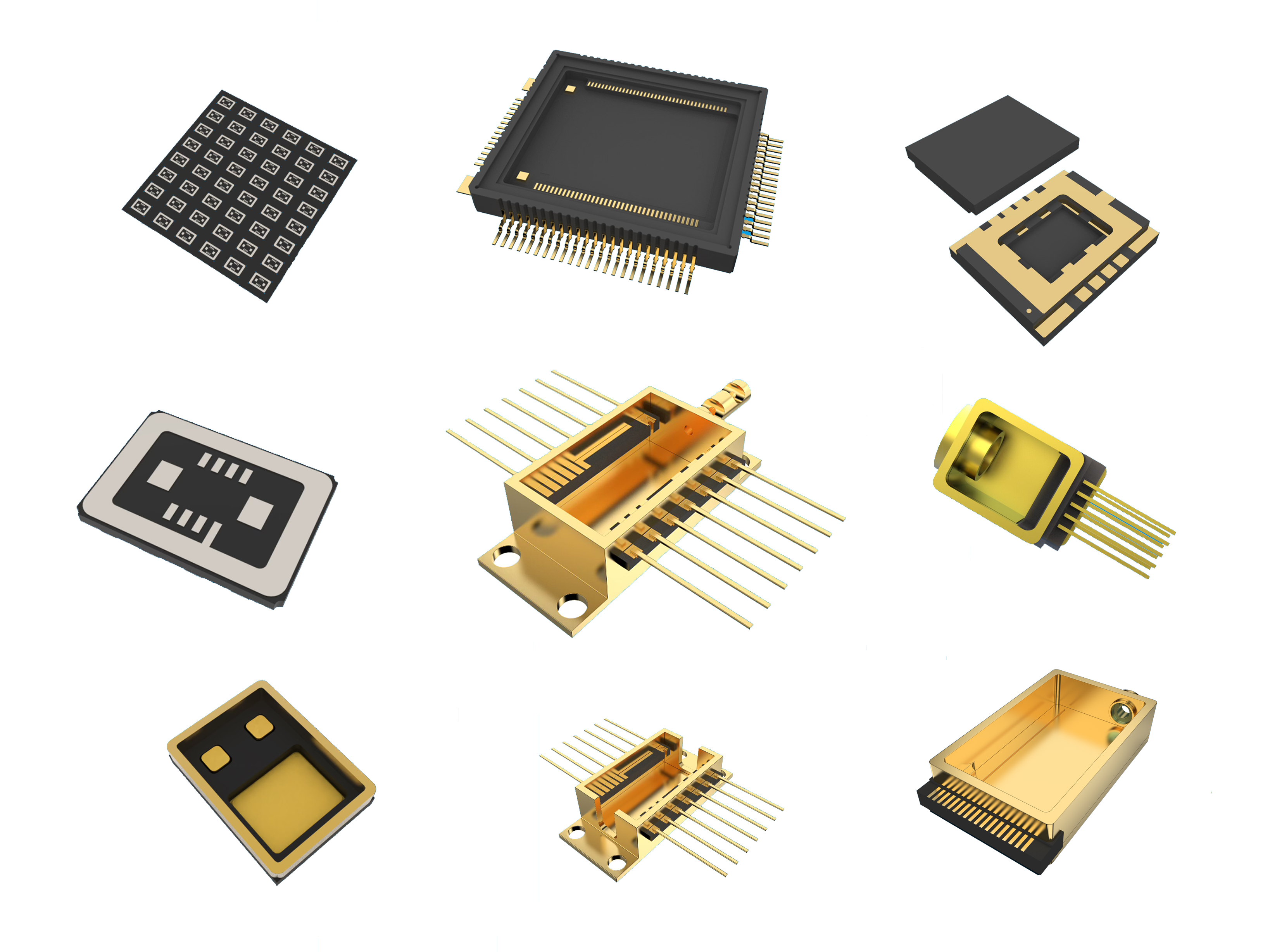

不同的激光二極管根據其形狀，功率輸出和應用具有不同的安裝要求。例如，通常在電信中使用的蝴蝶包裝需要專門的安裝座，以進行穩定的無振動操作。同樣，對鍵盤激光器可能需要自定義安裝解決方案。了解您使用的激光類型並選擇適當的安裝座將確保其最佳性能並防止機械壓力。
在處理激光二極管之前，請在解開包裝後不受干擾幾個小時。這樣可以確保二極管達到熱平衡，從而防止可能損壞組件的熱衝擊。處理二極管時，請務必戴乾淨的手套並使用鑷子。使您的工作空間沒有污染物，例如灰塵和空氣中的顆粒，因為即使是輕微的碎屑也會損壞敏感的激光刻面或電線鍵。
安裝激光二極管時，安裝表面的平坦度是關鍵因素，尤其是對於纖維耦合激光器。表面不平的表面會導致激光封裝彎曲，從而導致未對準和光耦合效率不良。它也可能導致不一致的熱接觸，導致散熱不良。在固定激光二極管之前，請使用精密工具確保安裝板完全平坦。
選擇正確的螺釘，墊圈和螺栓以安裝激光二極管很重要。使用尺寸較小的螺釘會導致壓縮不足和與安裝表面的連接不足，從而影響熱管理。相反，超大螺釘會導致機械干擾或損壞二極管的結構。確保螺釘的長度正確 - 長時間，並且可能會損壞諸如Peltier冷卻器之類的基礎組件；太短了，他們可能無法正確保護二極管。
油脂在增強激光二極管及其安裝表面之間的熱接觸方面起著關鍵作用，尤其是在高功率設備中。一層薄層的非矽酮油脂可以幫助改善散熱，使二極管保持在安全的工作溫度。對於低功率設備（低於1-2瓦），通常不需要油脂。請注意不要過度塗抹油脂，因為多餘的油脂會導致污染或不當傳熱。
將激光二極管固定到安裝座時，避免過度擰緊螺釘。過度觸發會損壞安裝線或翹曲激光套件，從而導致永久損壞。使用縱橫交錯的圖案擰緊螺釘，以確保二極管上的壓力分佈。如果製造商提供了扭矩規格，請跟隨它們，以避免任何壓縮問題。
應使用適當的連接器和電線尺寸進行激光二極管的電氣連接，以確保可靠的電源。連接差會導致過熱，功率損耗甚至二極管故障。有些安裝座配有專門為激光二極管設計的內置電連接器，可確保高質量的無焊連接。在建立連接之前，請務必檢查連接器的兼容性。
使用不兼容的安裝座或硬件會導致對齊不良，機械應力甚至對激光二極管的損壞。始終使用專門為您正在使用的激光二極管類型設計的安裝座。使用不匹配的螺釘或安裝座可損害激光的功能並導致昂貴的維修。
過快或不允許其穩定到室溫的情況下拆卸激光二極管會導致熱衝擊，這可能會損害敏感的組件。始終遵循製造商指南處理和解開二極管，以避免不必要的損壞。
在施加油脂的同時可以改善熱接觸，但過度應用會導致污染並導致性能降解。僅塗一層非矽酮油脂。多餘的油脂也可以擴散到設備的其他敏感區域，從而導致污染和潛在的損壞。
過度牢固的螺釘會導致螺紋剝離，二極管外殼的翹曲以及其他機械問題。另一方面，觸發不足會導致連接鬆動，熱接觸不當和機械不穩定性。始終確保正確擰緊螺釘，並在可用的地方遵循扭矩規格。
電氣連接必須是安全且刻度良好的，以防止功率損耗並確保穩定的性能。弱連接或不良的電路可能會引起各種問題，包括間歇性操作，過熱甚至對二極管的永久損害。始終仔細檢查連接，並確保使用適當的電線尺寸和連接器。
未對準會導致耦合效率差，尤其是在纖維耦合系統中。要檢查是否錯位，請使用精確的對準工具並根據需要進行調整。確保二極管相對於光纖或其他組件正確定位，對於有效的光傳輸至關重要。
熱接觸不良的跡象包括過熱，激光輸出不穩定或在其指定溫度範圍之外運行的二極管。如果熱接觸不足，請重新檢查安裝板的平坦度，並考慮重新塗抹熱油脂或使用更好的熱管理溶液。
間歇性或差的性能通常可以追溯到電氣連接的問題。確保所有連接都安全，並使用正確的金屬絲表。檢查焊接點是否有任何腐蝕或弱點的跡象，並在必要時更換連接器。
為了確保激光二極管的持續性能，定期檢查至關重要。定期檢查對齊，熱接觸和電氣連接，以確保一切正常運行。用適當的工具清潔安裝表面和二極管，從而確保不會損壞組件。
激光二極管對機載污染物和靜電放電都敏感。處理二極管時，請務必使用抗靜態腕帶，墊子和ESD安全工具。將二極管存儲在防靜電包裝中，以保護它們免受靜電的影響，這可能會造成不可逆轉的損壞。
正確安裝激光二極管是確保其有效運行並持續盡可能長時間的關鍵步驟。通過遵循本指南中概述的DO和NOTS，您可以避免常見錯誤並增強激光二極管的性能。始終記住要遵循製造商的建議，並花時間仔細安裝二極管。適當的安裝將防止將來的問題，並為您的激光應用程序的成功做出貢獻。
答：確保平坦的表面，使用正確的螺釘，並僅在必要時塗上熱油脂。始終遵循製造商指南。
答：不，螺釘尺寸必須匹配安裝圖案，以確保安全的附件和最佳的熱接觸。
答：讓二極管在室溫下靜置幾個小時，然後拆開包裝以避免熱衝擊。
答：建議用於高功率二極管的油脂。塗上一層非矽酮油脂，以改善熱接觸。
