高功率元件的熱管理－三級散熱設計

一、熱阻：熱設計的“通用貨幣”

溫度是功率元件的生命線。散熱能力以熱阻（Rth）來衡量：每瓦功率的溫升。

沿著從晶片到環境的熱路徑，每個材料層都貢獻其熱阻份額，串聯堆疊。典型路徑：晶片→焊接層→插頭安裝表面→封裝基板→散熱器→空氣。設計目標是保持總熱阻足夠低——對於必須在 25°C 環境下將結溫保持在 85°C 以下的 20 W 鐳射器，總熱阻必須保持在 3°C/W 以下。

二.熱優化的三個級別

第一級：材料選擇－降低熱阻的根本途徑。焊錫層以Au-Sn共晶取代導電膠；選擇 AlN 氮化鋁而非 Al2O₃ 作為陶瓷基板 — 導熱率得到真正的提升。

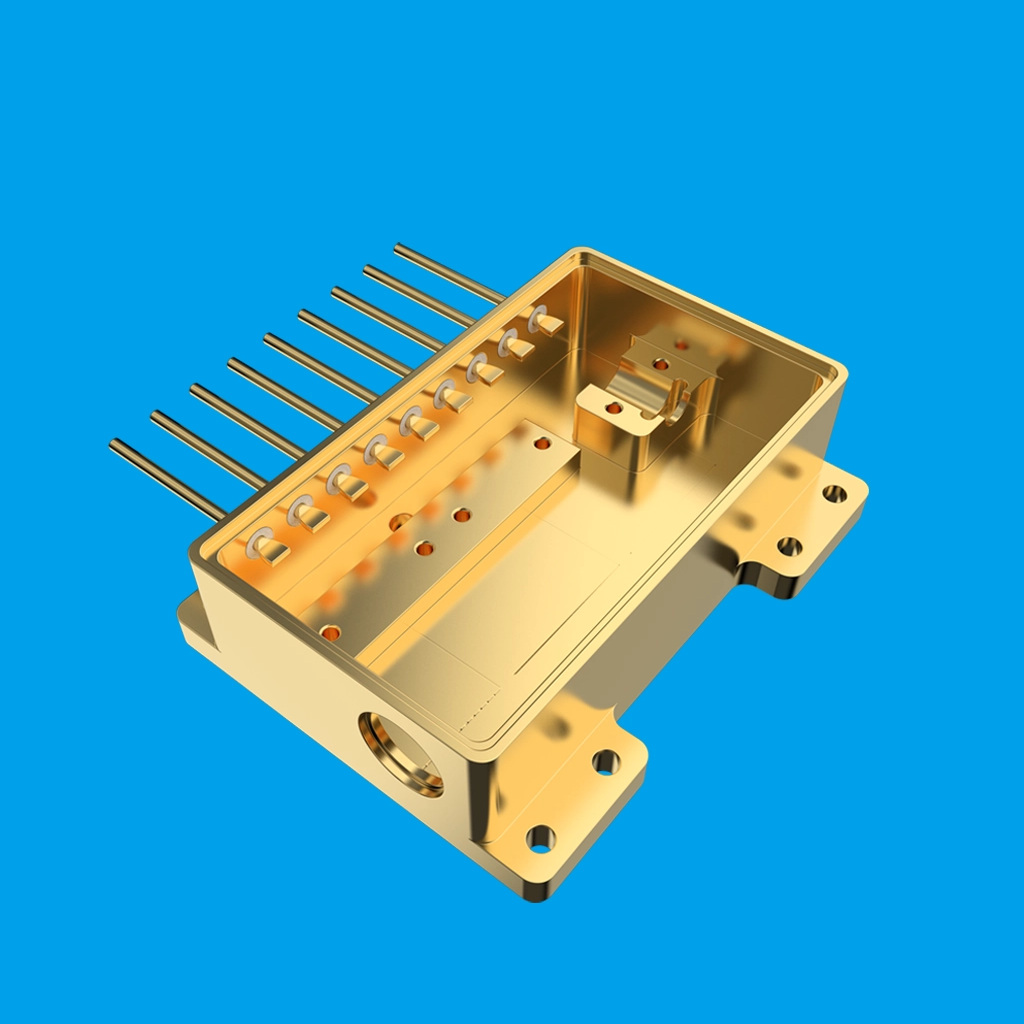

第2級：結構設計－縮短熱路。高功率元件將晶片直接安裝在大面積金​​屬底座上－旭日高功率鐳射外殼BOX-80*48-2PIN採用大面積實心底板設計，使熱量以最短路徑到達外部散熱器。

第三級：介面處理－不讓「最後一公里」失敗。若封裝與散熱器之間的熱界面材料應用不均勻，界面熱阻可佔總數的三分之一。界面處理是最便宜且見效最快的熱優化。

這三個層次相互依存：材料設定天花板，結構設定路徑，介面設定地板。

【下一集】 下期系列大結局－包裝失效分析：產品失效時如何找到根本原因。

[詞彙表]

1. 熱阻：傳熱路徑上的溫降與功率比，單位為°C/W

2. 結溫：晶片有源區的溫度；元件壽命評估的核心參數

3. 氮化鋁（AlN） ：一種170-200 W/m·K的高導熱陶瓷；高功率封裝的首選基板

4. 熱界面材料（TIM） ：填充固體接觸面之間的微觀間隙，降低界面熱阻的材料
