TEC溫控－讓鐳射保持涼爽的“黑科技”

一、帕爾帖效應：電流方向驅動的“熱搬運工”

鐳射晶片對溫度極為敏感－DFB鐳射的發射波長隨溫度漂移，溫度波動也會加速晶片老化。為了保持晶片“涼爽”，您需要 TEC。

TEC（熱電冷卻器）利用珀耳帖效應發揮作用：當電流通過兩個半導體的結點時，一端吸收熱量，另一端釋放熱量－熱量從冷側「傳導」到熱側。反轉電流，冷熱面交換。

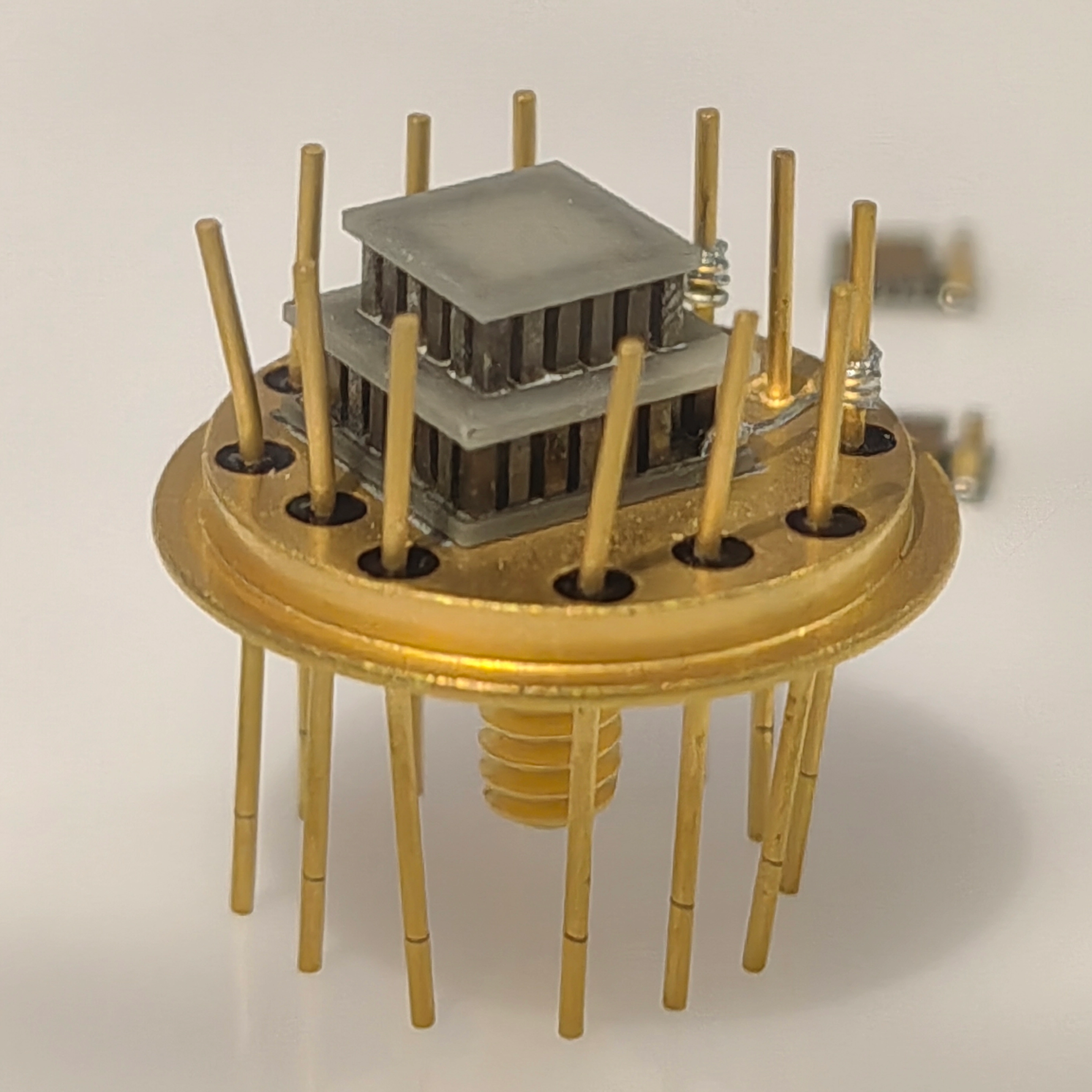

TEC 由多個串聯的半導體元件組成；冷卻功率可達數瓦，配合溫控電路實現精確的溫度調節。

二. BTF 蝶式封裝的溫度控制系統：三個組件協同工作

高階光模組的溫度控制是透過三個組件協同工作來完成的：

TEC — 安裝在接頭和晶片安裝表面之間，提供主動冷卻或加熱，是溫度控制系統的「引擎」。

熱敏電阻 (NTC) — 安裝在晶片附近，即時監測結溫。

外部溫度控制電路— 讀取熱敏電阻回授並閉迴路調節 TEC 電流，將晶片溫度鎖定在設定點。

Xuri 的蝶形封裝（BTF-30*12.7-S 以及 8PIN 和 14PIN 系列）均預留了 TEC 和熱敏電阻的安裝位置，並使用多引腳佈局獨立地路由溫度控制訊號 - 這也是蝶形封裝的引腳數遠多於 TO 封裝的原因之一。

【下一集】 下一期：光電裝置的「眼睛」－光學窗口材質選擇與設計。

[詞彙表]

1. TEC（Thermoelectric Cooler） ：以珀耳帖效應為基礎的固態冷卻裝置

2. 珀耳帖效應：電流通過異種導體的連接處時吸收或釋放熱量的物理效應

3. NTC熱敏電阻：阻值隨溫度升高而下降的電阻，用於即時溫度監測

4. 結溫：半導體晶片主動區的工作溫度；設備壽命與性能的核心指標
