蝶式封裝深入淺出－為什麼高階光模組都選擇蝶式封裝？

一、蝴蝶封裝的結構程式碼：為什麼是「翅膀」？

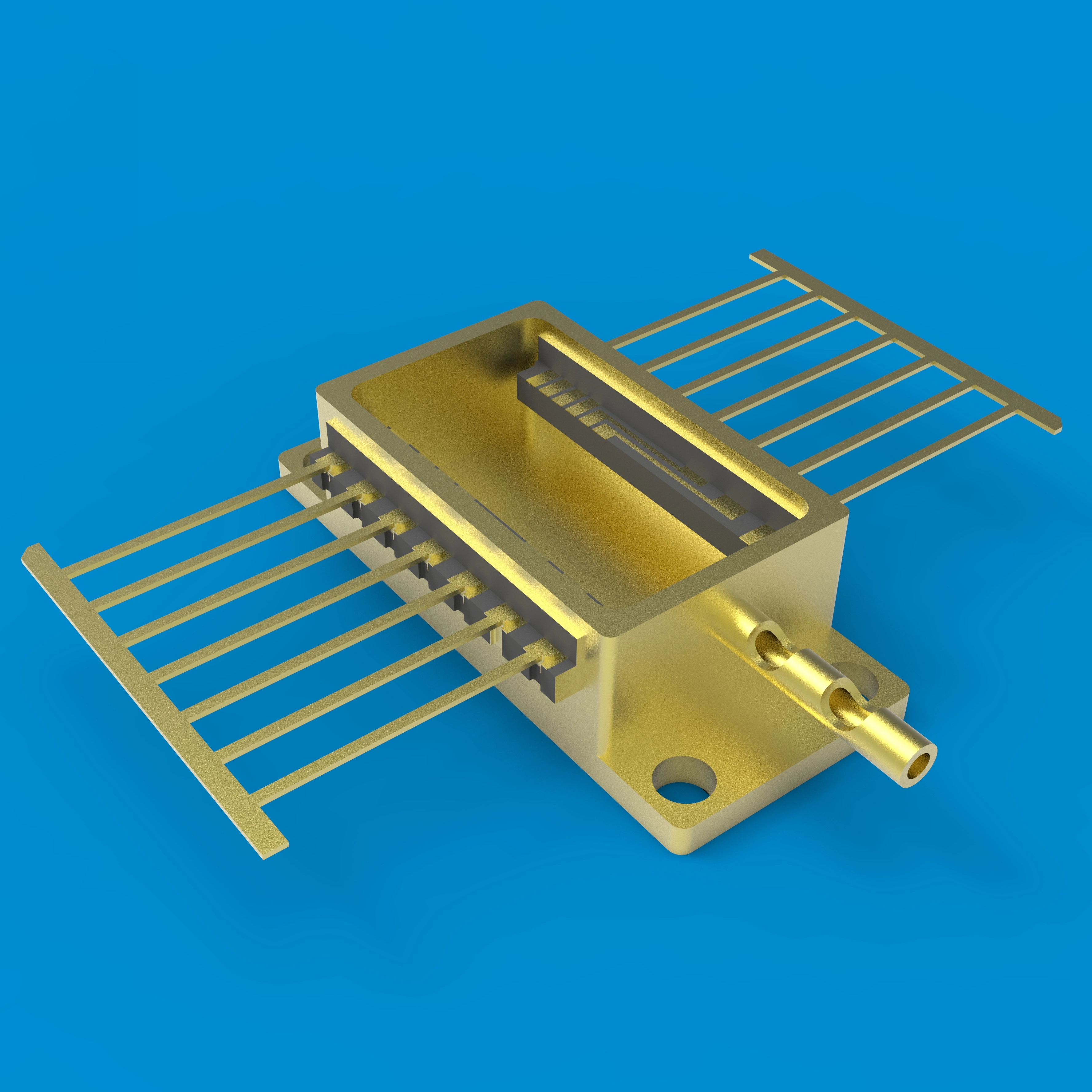

如果說 TO 封裝是經濟艙，那麼蝶形封裝就是商務艙－更大的空間、更多的功能、更多的接腳。它的名字來自兩側的銷釘，類似於蝴蝶的翅膀，並具有三個結構特徵：

兩側接腳— 14 個甚至更多接腳從機身兩側引出，同時承載鐳射驅動、TEC 溫度控制和監控光電二極體回饋等多種訊號。

大型平面安裝平台— 封裝腔可容納 TEC、熱敏電阻、監控偵測器和其他組件，就像微型「主機板」。

尾纖出口－主體一端的光纖耦合埠將鐳射直接耦合到光纖輸出中，光路完全密封。

二.光纖耦合：氣密性與光路的結合

蝶形封裝中要求最高的步驟是光纖耦合：鐳射晶片發出的光必須精確對準並耦合到單模光纖中。

一旦耦合完成，光纖就被固定到位，並且主體接受最終的氣密密封。鏈條中的每個環節——晶片連接、引線鍵合、光纖耦合、縫焊——都設定了光模組的性能上限。

旭日蝶形封裝產品線（BTF-30*12.7-S、14PIN側窗、8PIN封裝等）支援TEC整合和客製化引腳佈局，為高速光模組和泵浦鐳射客戶提供封裝基礎。

【下一集】 下一篇：陶瓷封裝的兩條路線－HTCC還是LTCC，如何選擇？

[詞彙表]

1. 尾纖：固定在封裝體上並從封裝內部引出的光纖

2. 光纖耦合：將鐳射輸出光對準並耦合到光纖中的精密過程

3. 監控光電二極體：封裝內的偵測器，用於監控鐳射輸出功率
