一、TO包從哪裡來?解密命名規則
TO(Transistor Outline)封裝誕生於電晶體時代,是 JEDEC 為電晶體外殼定義的統一尺寸標準,後來被光電器件繼承,並在六十多年後仍然強大。
TO後面的數字只是一個「名稱」:TO5、TO8、TO9、TO18、TO39、TO46、TO56…數字越大並不意味著尺寸越大;它只反映它們定義的順序。每個名稱都對應於固定的底座直徑、引腳數和引腳佈局,並且在全球範圍內通用 - 供應商 A 的 TO56 接頭也適用於供應商 B。
標準化帶來的互換性是TO封裝持久生命力的基礎。
二.常見型號如何選擇?一項比較說明一切
光電領域常用的TO封裝,依基徑和典型應用分類:
TO5/TO18-底座直徑約9.2毫米,3-4個腳位;小型偵測器和感測器。
TO39-直徑約9.1毫米,最多8針;需要更多腳位時的經典型號。

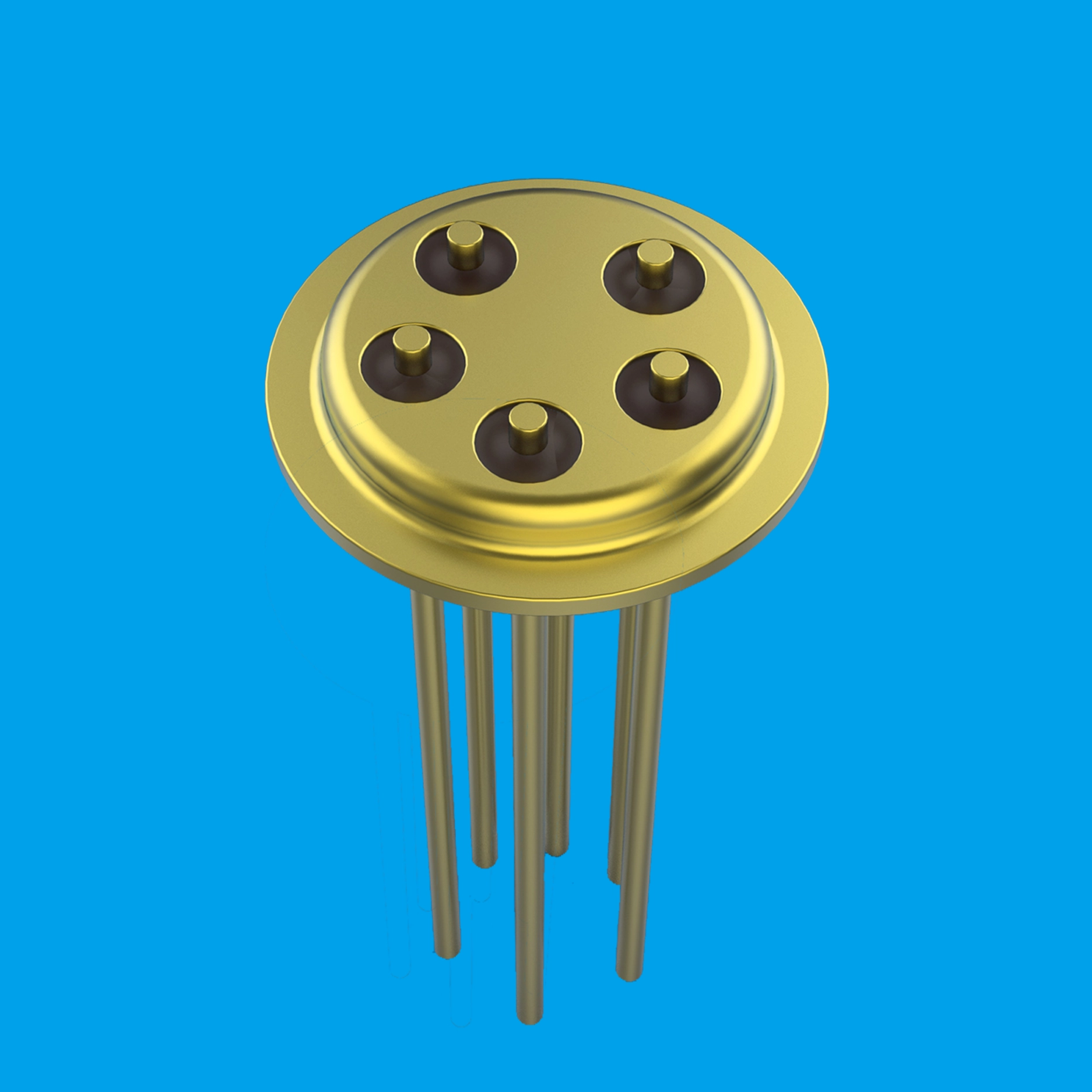

TO46-平座面有利於晶片安裝;常用於鐳射二極體。
TO56-直徑約5.6毫米,結構緊湊;光纖通訊鐳射的主流選擇。
TO9-更大的底座,適合高功率或多引腳場景。
選擇時要檢查三件事:晶片尺寸(安裝表面是否足夠大)、引腳數(電路需要多少訊號路徑)和功率(散熱需求)。 Xuri 的 TO 接頭系列涵蓋整個系列 — TO5、TO9、TO18、TO39、TO46、TO56 — 並作為具有光學窗口和蓋子的完整套件。
【下一集】 下一篇:高階光模組的「標配」-深入探討蝶形封裝。
[詞彙表]
1. TO封裝(電晶體外形封裝) :源自電晶體外殼標準的圓柱形金屬密封封裝
2. JEDEC(JEDEC固態技術協會) :制定半導體裝置標準的國際機構
